FANUC 0i MD 怎样快速加装第四轴设定方法?
发布时间:2019-08-16 15:12:12 点击次数:32

一、FANUC第四轴功能开通操作: 


1.把FANUC提供的CNCOPSET.TXT放入CF卡根目录下; 

2.设置 I/O=4  PWE=1,把参数、PMC参数、程序、宏程序、宏变量等全部分步备份;

3.EDIT方式或急停状态下,按SYSTEM→参数→操作→>→OP读→执行。“执行”闪烁,几秒后完成,显示“SV5136 FSSB放大器数量不足”、“SR5527选项设定正常结束”和“PW0000”报警,提示重启系统。 

4.重启后恢复相关参数、程序等完成功能追加操作(注:由于轴名称和控制轴数量未定义,此时还不能显示)。   



二、FANUC第四轴参数设定操作:

1.先关机,断电,接线确认(包括电器箱内线与转台部分的信号线与动力线); 

2.确认机床各轴的伺服电机型号,并从下表中找出电机代码以备设定2020参数时使用;  (α2/2000=46 α2/3000 α3/3000=15 α6/2000=16 α6/3000=17)  (βis 8/3000=258 βis 12/2000=269 βis 12/3000=272 βis 22/2000=274);

3.MDI方式或急停状态下,按SYSTEM→>→SV设定→PAGE→第4轴页面设定初始化参数(在参数设定过程中若有重启电源报警时请进行重启电源操作);  

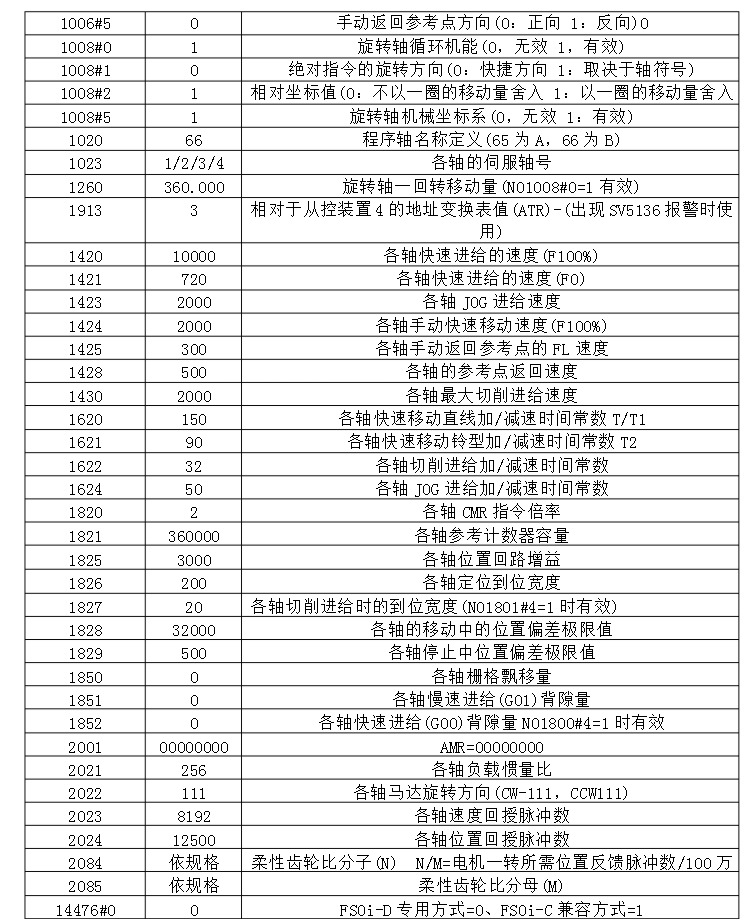

4.按以下次序设定参数,需重启时请重起(启):


截图大师 Capture 1 - FANUC 0i MD 加装四轴设定方法__ - https___wenku.baidu.com_view_fa5ae33f28ea81c759f578cd.html.jpg


注:10mm螺距丝杠与伺服电机直联时:2084=1、2085=100、1821=10000

      16mm螺距丝杠与伺服电机直联时:2084=2、2085=125、1821=16000 

以上是FANUC追加四轴的方法,仅参考。
